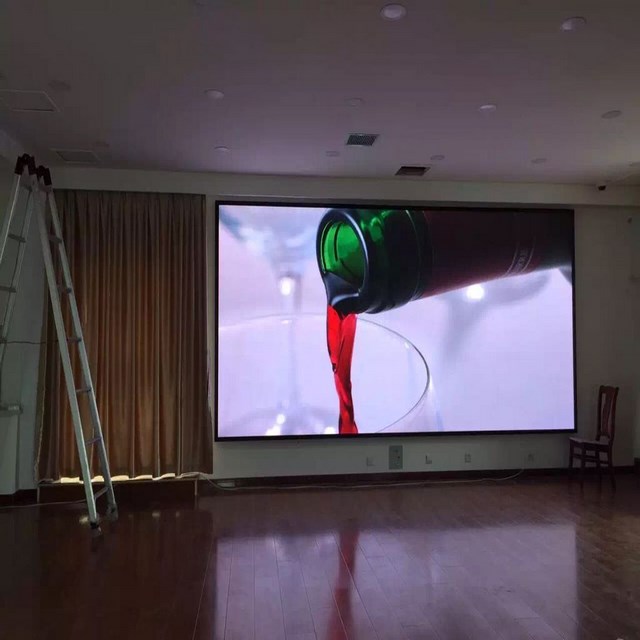

濟南室內會議室全彩LED電子屏幕顯示控制電路知識
濟南室內全彩LED電子屏幕顯示控制電路單片機（CPU2）組成控制系統，完成掃描顯示控制任務。CPU2在等到取得共享RAM芯片的總線具有控制權時，從中逐行取出顯示數據，并經單片機串行口以同步移位寄存屏工作方式輸出，送至并-串轉換芯片（74LS164）轉換成并行數據，并經驅動電路芯片（MC1413）驅動輸出之點陣LED顯示屏列選通端。行掃描數據則從CPU2P1口輸出，經譯碼電路芯片（CD4514）譯碼后產生16路行選通輸出信號，再經過NPN達林頓功率管（BD682）驅動LED點陣顯示屏的行選通端，控制濟南室內全彩LED電子屏的逐行掃描。
主機程序及計算機控制程序的設計
PC機控制內容的設計本項目利用一臺PC微型計算機控制127個顯示屏并實現計算機組網。每屏實現自成獨立顯示控制系統并可通過小鍵盤來控制屏幕的顯示。PC機采用多級菜單結構和人機對話式對顯示屏幕進行管理和傳輸數據等控制管理和通信的作用。濟南室內全彩LED電子屏整個控制管理系統可以以一屏區域為單元對圖像信息的進行編輯、處理和存儲等；可按照用戶要求對版面和格式進行編輯處理，設定播出時間、順序及方式；對各種信息源進行檢索和調用，并以數據庫形式對所有顯示屏進行信息管理、存儲和檢索,具有顯示預覽功能;并對各顯示屏工作狀態監控和當前進度實時監控，可臨時輸入所要顯示的內容和命令,進行現場編輯。
主機程序設計主機上電后首先完成初始化操作工作，逐步初始化中斷方式、優先級、定時屏、串行口等內容，并消隱顯示屏；然后對顯示緩沖區RAM的顯示內容進行初始化，濟南室內全彩LED電子屏顯示標準時間內容并釋放總線控制權。若有顯示命令，則逐條取出分析處理，并確定顯示屏各控制子程序的入口參數，依次完成屏幕清屏、出屏和顯示操作等控制任務。為實現單片機控制的顯示屏與PC機聯網，選擇的通信接口為標準RS-232+485接口轉換方式。
小鍵盤控制電路
小鍵盤的主要功能：通過小鍵盤進行輸入和編輯控制命令、數據等，控制或修改顯示屏的顯示工作方式、校對時鐘顯示內容等，并以串行通信方式與顯示屏聯系。小鍵盤可代替PC機操作,電路結構主要由4×4鍵盤、7位LED數碼管、8031單片機（CPU3）、程序存儲屏（2816EPROM）、通信接口電路、操作提示音電路（蜂鳴屏）等電路組成。
結束語
本項目根據濟南室內全彩LED電子屏的性能要求，設計了大屏幕LED智能顯示屏整體電路和軟件。該電路由雙MCS－51單片機進行控制，其濟南室內全彩LED電子屏自成獨立顯示系統；一臺PC計算機可控制127個條屏；實現計算機組網等功能。屏幕每次可顯示任意組合編輯的1280個漢字，亦可顯示圖形。顯示方式和顯示效果有多種選擇，組合顯示方式多達12288種等功能，經實測各項性能達到要求，濟南室內全彩LED電子屏顯示效果較好。
